NYHET

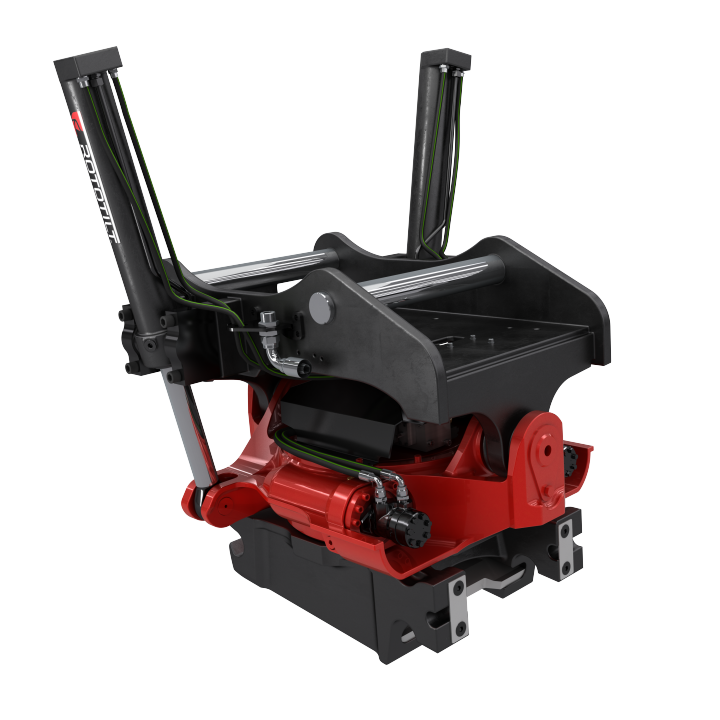

Rototilt® R9

För grävmaskiner 30-40 ton. Rototilt R9 är världens största tiltrotator. Den förvandlar riktigt stora grävmaskiner till flexibela och urstarka redskapsbärare.

Rototilt R9 klarar ett brytmoment på imponerande 500 kNm och har en helt nyutvecklad hydraulik för riktigt stora flöden. Dessutom har den en kraftig snäckväxel med dubbla hydraulmotorer för att klara stora påfrestningar och ge maximalt vridmoment.

Men inte nog med det. Rototilt R9 ger också möjlighet att använda det intelligenta styrsystemet ICS som ger många smarta funktioner och SecureLock™, ett säkerhetslås som säkerställer att redskapet alltid är korrekt kopplat. Rototilt R9 har också centralsmörjningen ILS, Innovative Lubrication System.

  • ICS – användarvänligt och tillförlitligt styrsystem med stor flexibilitet
  • SecureLock™ – säkerhetslås med unika egenskaper
  • Högt brytmoment med stor kraft
  • Effektiv hydraulik som klarar stora flöden
  • Kraftig snäckväxel med dubbla hydraulmotorer


Ange specifikationerför ett anpassat produktblad.


Rätt gjutgods på rätt ställe ››

En gjuten rotorkropp är både starkare och lättare än svetsade alternativ. Tjockleken på gjutgodset optimeras efter belastningen på de olika delarna.

‹‹ Kraftfull snäckväxel

R9 har ett kraftigt rotorhus samt dubbla snäckskruvar för att klara det höga brytmomen som grävmaskiner i 30-40-tonsklassen medför.

Skyddad hydraulmotor ››

Det specialutformade skyddet för hydraulmotorn är integrerat med den gjutna rotorkroppen och skyddar mot slag och stötar underifrån.

Kraftfulla cylindrar med lasthållning ››

Alla våra cylindrar har lasthållning som standard vilket ökar säkerheten på arbetsplatsen; lasten sitter säkert även vid t. ex ett slagbrott.

Smörjfria bussningar på cylinderinfästningarna innebär färre smörjpunkter och därmed ett enklare underhåll.

R9 har dubbelverkande tiltcylindrar för maximerad kraft.

Oljefyllt rotorhus ger fördelar ››

Rototilts tiltrotatorer har ett oljefyllt rotorhus, något som vi är ensamma om på marknaden. Fördelarna med olja kontra fett är många, bland annat kontinuerlig smörjning, bättre värmeavledning, bidrar till längre livslängd, avleder partiklar, kräver färre smörjpunkter och ger renare komponenter som förenklar underhållet.

Centralsmörjning ILS ››

Rototilts centralsmörjning, Innovative Lubrication System, medför enkel smörjning av tiltrotatorn, är avsett att anslutas mot maskinens centralsmörjningssystem och har ett lättåtkomligt gränssnitt på infästningen.

Systemet underlättar dessutom manuell smörjning där maskinen saknar centralsmörjningssystem.

‹‹ Hög säkerhet

Alla lösningar och detaljer är utprovade för att maximera säkerhet, livslängd och användarvänlighet. Från kvalitetssäkring av alla ingående komponenter, till styrsystem samt koppling och låsning av redskap. Med säkerhetslåset SecureLock™ kan du vara säker på att du kopplar ditt redskap rätt från början och att det alltid är korrekt kopplat.

Tids- och effektivitetsvinster med RPS ››

Rototilt Positioning solution, RPS, kopplas mot maskinens grävsystem och ger föraren exakt positionering av redskapet och smidigt övervakning via grävsystemets display. Beroende på grävsystem finns även en automatisk tiltfunktion.

För optimerad användning rekommenderar vi användning tillsammans med ICS styrsystem som är direkt förberett för funktionen, men det går även att använda tillsammans med styrsystemen TE och TLE.

‹‹ Elsvivel

Med elsvivel (tillval) ges möjligheten att styra ventiler på redskap som kopplas till tiltrotatorn. På så sätt kan även mer avancerade redskap användas.

Hydraulisk högflödessvivel ››

Med högflödessvivel (tillval) kan du köra högflödeskrävande redskap, upp till 200 l/min vid 350 bar.

‹‹ Lång livslängd

Kraftiga, väldimensionerade tappar, axlar och bussningar gör din tiltrotator från Rototilt® mer robust och långlivad än någon annan tiltrotator på marknaden.

Stabilitet och styrka ››

Ett mycket kraftigt skruvförband håller rotorkroppen och redskapsfästet i ett fast grepp.

‹‹ Hög prestanda

Rototilts tiltrotatorer arbetar med högre systemtryck än andra märken på marknaden. Det ger bättre prestanda i alla funktioner – t ex i de viktiga tilt- och vridmomenten, samt mer klämkraft när du använder grip.

Teknisk data

Maskinvikt 30000 - 40000 kg 30000 - 40000 kg
Max skopbredd 2400 mm 2400 mm
Max brytkraft 280 kN 280 kN
Max brytmoment 500 kNm 500 kNm
Vikt (från) 1400 kg 1400 kg
Tiltvinkel (2x) 40° 40°
Rotationshastighet (1 varv på) 7,0 s vid 125 l/min 7,0 s vid 125 l/min
Arbetstryck 25 MPa 25 MPa
Vridmoment 16000 Nm vid 25 MPa 16000 Nm vid 25 MPa
Tiltmoment dubbelverkande cylindrar 90000 Nm 90000 Nm
