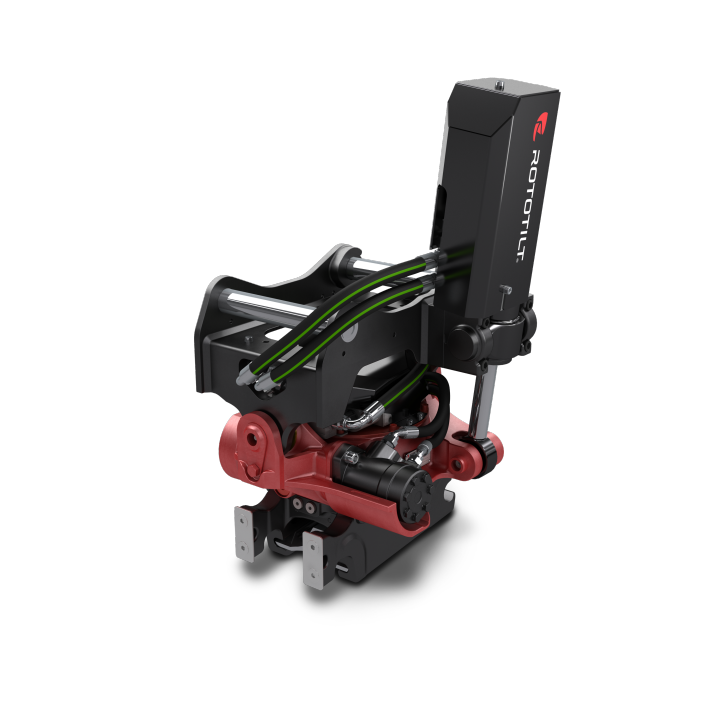

Rototilt® R2

För grävmaskiner 3-6,5 ton. R2 är en mycket kraftfull tiltrotator i sin storleksklass. Det betyder högt brytmoment och hög flödeskapacitet. En stor fördel är att du kan använda det smarta styrsystemet ICS och säkerhetslåset SecureLock™.

Fördelarna med R2 är många. Konstruktionen baseras på samma koncept som på de större tiltrotatorerna med integrerad svivel. Detta innebär reducerad slangdragning och ökad flödeskapacitet.

  • ICS – användarvänligt och tillförlitligt styrsystem med stor flexibilitet
  • SecureLock™ – säkerhetslås med unika egenskaper
  • Högt brytmoment ger stor kraft
  • Effektiv hydraulik och tiltrotatorns låga vikt minimerar maskinens bränsleförbrukning
  • R2 tillåter dubbla flödesmängden på extrafunktion


Ange specifikationerför ett anpassat produktblad.


‹‹ Kraftfull snäckväxel

Stora lagringsytor tar effektivt upp och fördelar grävkraften.

Rätt gjutgods på rätt ställe ››

En gjuten rotorkropp är både starkare och lättare än svetsade alternativ. Tjockleken på gjutgodset optimeras efter belastningen på de olika delarna.

Oljefyllt rotorhus ger fördelar ››

Rototilts tiltrotatorer har ett oljefyllt rotorhus, något som vi är ensamma om på marknaden. Fördelarna med olja kontra fett är många, bland annat kontinuerlig smörjning, bättre värmeavledning, bidrar till längre livslängd, avleder partiklar, kräver färre smörjpunkter och ger renare komponenter som förenklar underhållet.

Centralsmörjning ILS ››

Rototilts centralsmörjning, Innovative Lubrication System, medför enkel smörjning av tiltrotatorn, är avsett att anslutas mot maskinens centralsmörjningssystem och har ett lättåtkomligt gränssnitt på infästningen.

Systemet underlättar dessutom manuell smörjning där maskinen saknar centralsmörjningssystem.

‹‹ Smart infästning

Med direktinfästning får du lägre totalkostnad, lägre vikt och mer grävkraft. För maximerad flexibilitet har vi utvecklat en egen, patenterad multiinfästning.

Kraftfull cylinder med lasthållning ››

Våra minsta tiltrotatorer har en dubbelverkande cylinder för maximal kraft samt  lasthållning som standard vilket ökar säkerheten på arbetsplatsen; lasten sitter säkert även vid t. ex ett slagbrott. Härdad kolvstång i tilltagen konstruktion.

‹‹ Hög säkerhet

Alla lösningar och detaljer är utprovade för att maximera säkerhet, livslängd och användarvänlighet. Från kvalitetssäkring av alla ingående komponenter, till styrsystem samt koppling och låsning av redskap. Med säkerhetslåset SecureLock™ kan du vara säker på att du kopplar ditt redskap rätt från början och att det alltid är korrekt kopplat.

‹‹ Smarta styrsystem

Med Rototilt® kan du välja styrsystem som optimerar din grävmaskin och bidrar till ökad prestanda, bättre köregenskaper och fler inställningsmöjligheter. Välj mellan ICS, TLE och TE. Din tiltrotator fungerar optimalt även vid mycket besvärliga driftsförhållanden.

Skyddad hydraulmotor ››

Det specialutformade skyddet för hydraulmotorn är integrerat med den gjutna rotorkroppen och skyddar mot slag och stötar underifrån.

‹‹ Elsvivel

Med elsvivel (tillval) ges möjligheten att styra ventiler på redskap som kopplas till tiltrotatorn. På så sätt kan även mer avancerade redskap användas.

Stabilitet och styrka ››

Ett mycket kraftigt skruvförband håller rotorkroppen och redskapsfästet i ett fast grepp.

‹‹ Lång livslängd

Kraftiga, väldimensionerade tappar, axlar och bussningar gör din tiltrotator från Rototilt® mer robust och långlivad än någon annan tiltrotator på marknaden.

‹‹ Hög prestanda

Rototilts tiltrotatorer arbetar med högre systemtryck än andra märken på marknaden. Det ger bättre prestanda i alla funktioner – t ex i de viktiga tilt- och vridmomenten, samt mer klämkraft när du använder grip.

Teknisk data

Maskinvikt 3000 - 6500 kg 3000 - 6500 kg
Max skopbredd 1200 mm 1200 mm
Max brytkraft 50 kN 50 kN
Max brytmoment 43 kNm 43 kNm
Vikt (från) 170 kg 170 kg
Tiltvinkel (2x) 40° 40°
Rotationshastighet (1 varv på) 7,0 s vid 30 l/min 7,0 s vid 30 l/min
Arbetstryck 25 MPa 25 MPa
Max returledningstryck 2,0 MPa vid 80 l/min 2,0 MPa vid 80 l/min
Rekommenderat hydraulflöde min 45 l/min 45 l/min
Rekomenderat hydraulflöde max 80 l/min 80 l/min
Antal smörjställen 1 1
Vridmoment 3900 Nm vid 25 MPa 3900 Nm vid 25 MPa
Tiltmoment dubbelverkande cylindrar 14400 Nm 14400 Nm
